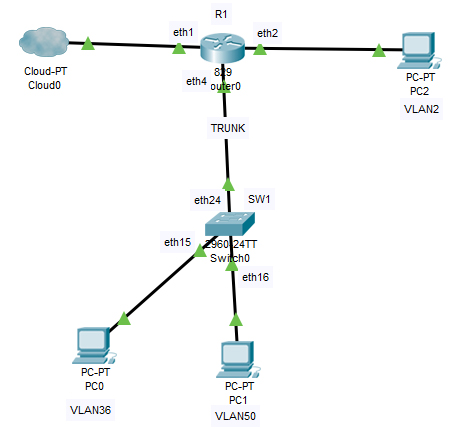

Router R1
- ether1 – WAN
- ether4 – trunk/tagged
- ether2 – access/untugged
- ether3 – access/untagged (на схеме не указан)
Switch SW1
- ether24 – trunk/tagged
- ether15 – access/untagged
- ether16 – access/untagged
Создаем bridge-LAN, не включая vlan filtering

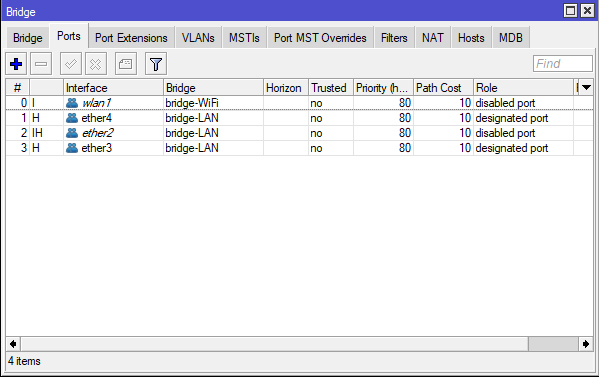

Добавляем порты ether2-4 в bridge-LAN

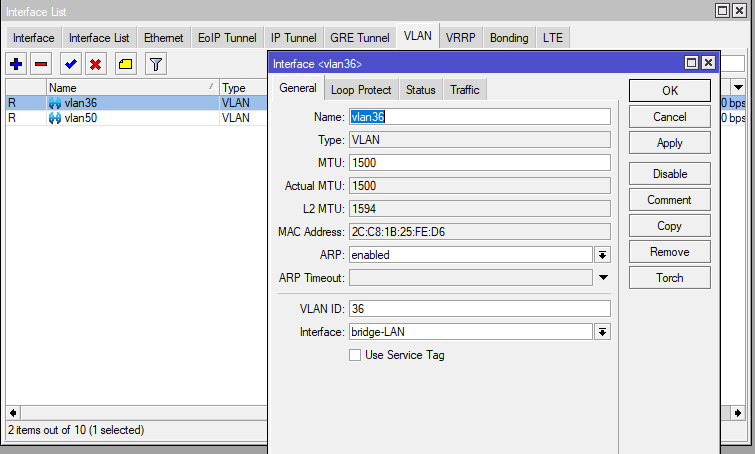

Создаем интерфейсы vlan

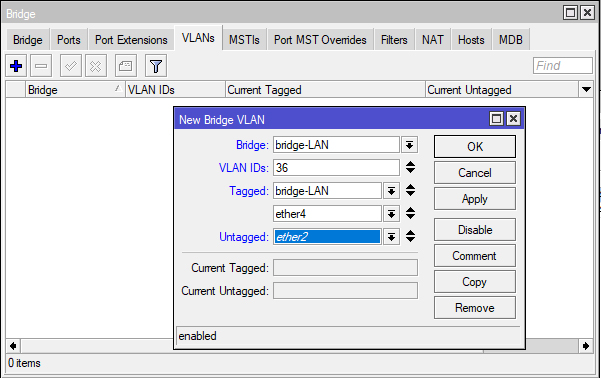

Добавляем vlan36 в наш bridge-LAN, trunk у нас будет сам бридж bridge-LAN и интерфейс ether4, acces портом будет ether2

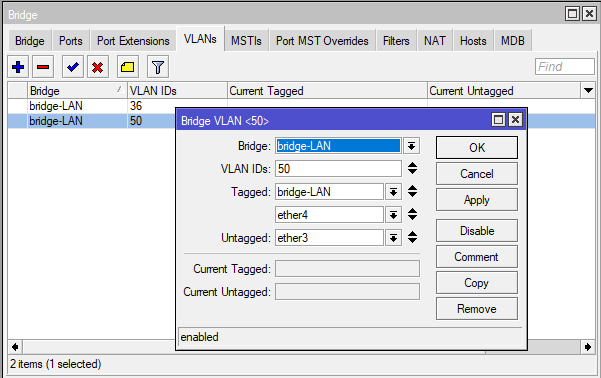

Повторяем для vlan50, но access порт будет ether3

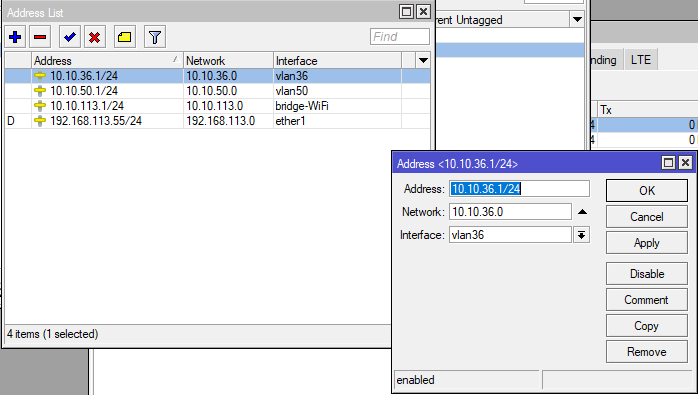

Назначаем IP для наших vlan интерфейсов vlan36, vlan50

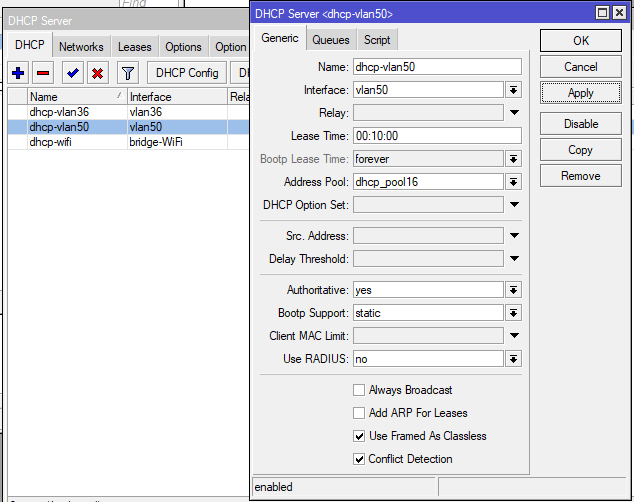

Создаем DHCP Server для каждой из сетей

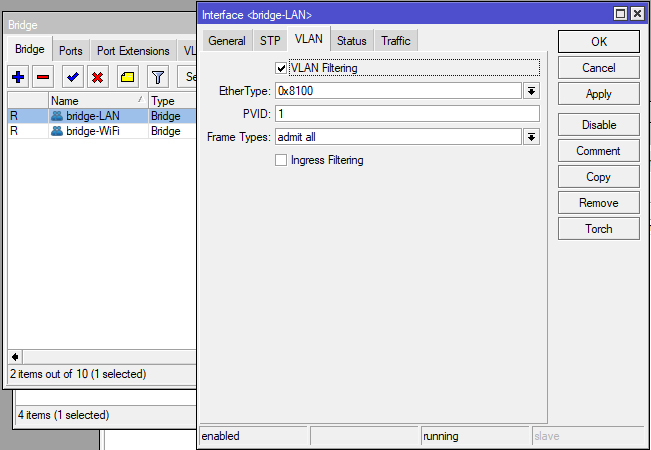

Включаем vlan filtering на bridge-LAN

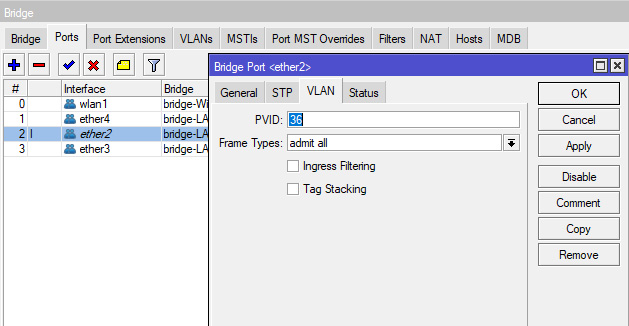

На интерфейсах ether2 и ether3 выставляем соответствующие PVID vlan

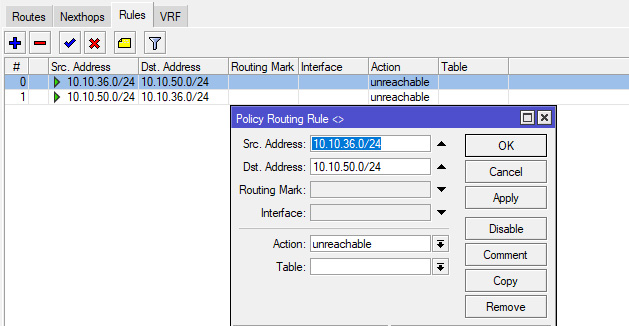

Если нужно изолировать сети друг от друга создаем правила
Настраиваем SW1. Создаем trunk/tagged на ether24 и access/untagged для vlan36 на порту ether15, access/untagged порт vlan50 на ether16
